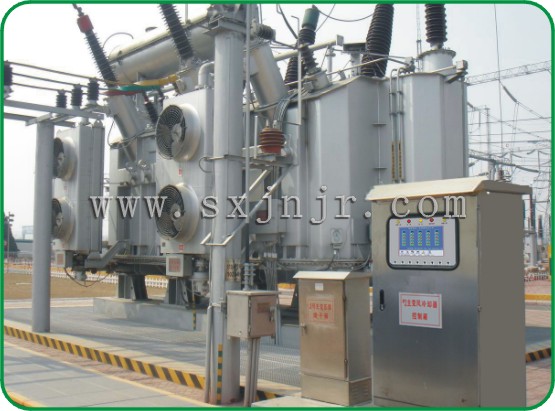

JRB2000 变压器冷却器微机综合控制柜

一、概述

主变压器冷却器微机综合控制柜，主要由先进的触摸屏人机对话操作单元、负荷温度采集单元、微机综合测控单元、逻辑控制输出单元、风机电机故障自检预警及保护单元、双电源监测切换单元组成。

适用于110KV及以上电网变电站及发电厂变电所，做为强迫油循环风冷的主变压器的冷却风机控制系统。

主要功能如下：

1. 冷却器风机温度起停控制。

2. 冷却器风机的过负荷起停控制。

3. 冷却器风机全停报警或掉闸。

4. 工作及报警信息数据远传。

二、常规电磁型控制柜的主要缺点

        现在电网几乎全部运行的都是常规的冷却器控制系统，它采用电磁型继电器采集数据，转换开关设定工作、辅助、备用等工作状态，通过控制交流接触器控制风机的投停。运行中存在以下主要缺点：

1. 变电站各个保护自动化设备都已经实现微机测控和网络化监控，惟独主变压器冷却器风机控制系统多数还属于电磁型，该部分的工作信息无法传送到主控室或远方集控站，所以与现代化的变电站不协调。

2. 电磁继电器和交流接触器频繁动作，故障率高。

3. 冷却器不能进行智能轮换工作，长期工作的损坏较快。

4. 热继电器对冷却器电机的保护功能不全，故障率高。

5. 不能实现经济运行。特别是在低峰负荷时，冷却器不能及时停用，造成不经济运行，同时躁声大。

6. 没有自检功能，运行中出现故障，不能被及时发现。

三、JRB2000微机综合控制柜的主要技术特点

1. 具有常规控制柜的所有功能。

2. 核心控制芯片采用MOTOROLA飞思卡尔嵌入式处理器，军工产品，总线不出CPU， 具有较强的干扰性和可靠性。温度特性：-55——+125度，非常适合室外工作。

3. 采用先进的触摸屏控制技术，界面友好，无需说明书即可实现全部操作。触摸屏显示器上可方便设定工作状态，并直观显示各组的工作状态。

4. 电源双重化备电自投及监视。工作电源和备用电源自动投切，并对备5、故障组自动检测和切换。运行中发现正在工作的出现故障，会自动投入与之位置相邻的其他组冷却器。

5.  装置以变压器负荷、温度为判据采用新原理循环投切方式。各冷却器组轮流工作，累积运行时间基本均衡为原则，实现均衡控制。比起常规的工作、辅助、备用的工作模式，具有投切原理的先进性。

6. 能实现冷却器风机轴卡涩智能检测报警，故障组自动检测和切换。

7. 自动轮换冷却器工作组，实现均衡工作。

8. 可实现GPRS远程故障信息报送、运行状态监测及操控。

9. 具有通讯接口，可实现工作状态的远程监控，变电站当地监控系统和远方集控系统可以实时监视到该部分设备的工作状态，所有的故障信息、异常信息、保护信息均可通过国标规约IEC870-5-103接入变电站的现场总线。

四、主要技术参数

1. 额定工作电压： 直流：220V；交流380V。

2. 环境温度要求： -40℃——45℃。

3. 输出负载能力： 每一路输出可带负荷能力100KW。

4. 通讯网络接口： 同时具有RS485、以太网两种网络接口，可方便的接入现场综合自动化系统。
